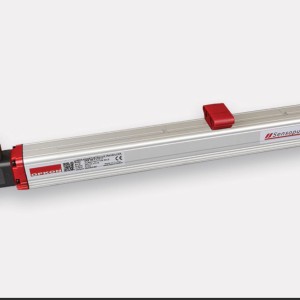

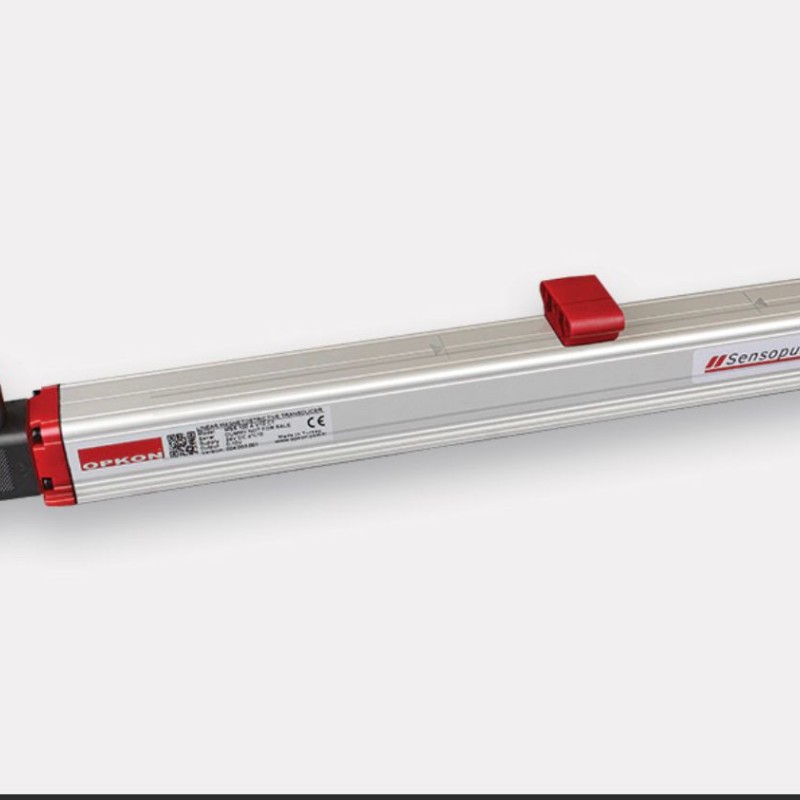

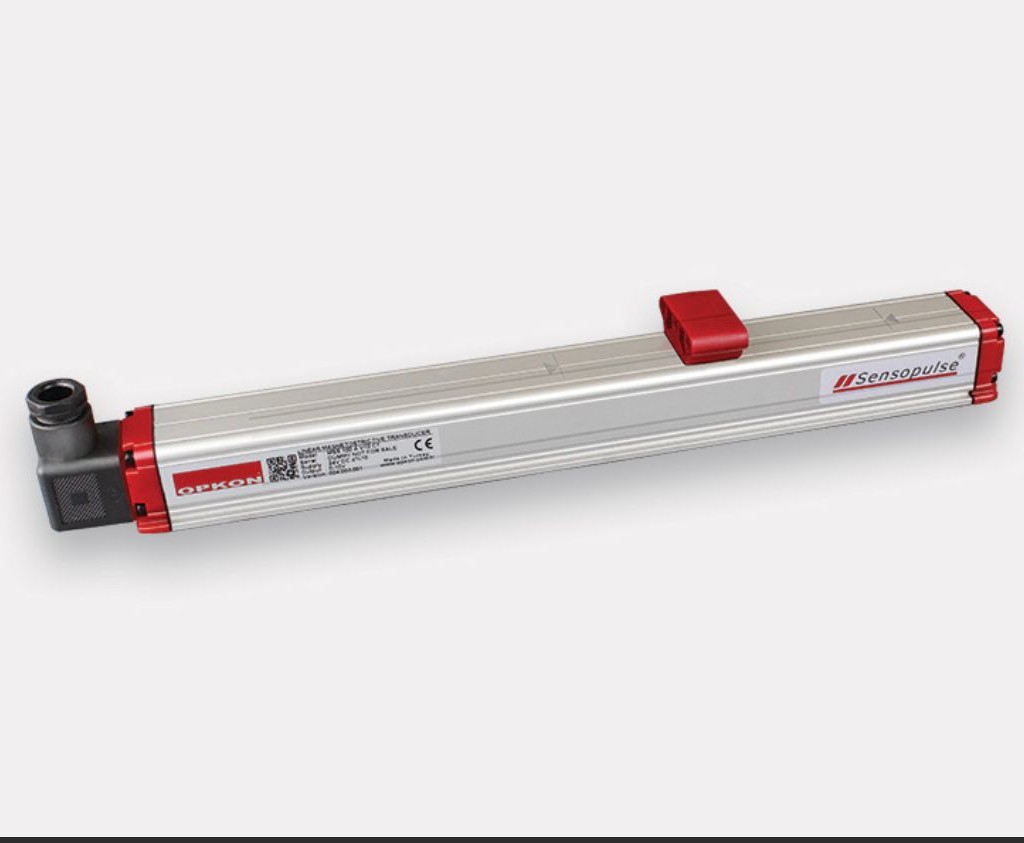

خطکش مغناطیسی افزایشی بدون تماس مدل MSS

مشخصات فنی

کورس اندازه گیری        5000mm-50

تکرارپذیری                0.01% ±  از کل کورس

رزولوشن                         16 bit

خطی بودن                < %0.2 50-100 mm < %1 – 100-300mm

                     300-500 mm < %0.1 - 500-5000 mm > %0.05

خروجی         0-10V, 10-0V, 0-20 mA, 20-0 mA, 4-20 mA, 20-4 mA

 ولتاژ تغذیه        24 VDC ±10%

حداکثر سرعت جابجایی        max. < 5 m/s

زمان بروز رسانی    (0-600mm, 0,5ms), (601-1500mm, 1ms),

                    (1501-3000mm, 2ms), (3001-5000mm, 3ms)

مقاومت بار         500  اهم

 حداکثر مصرف جریان  (بسته به طول کورس)    50 تا 90 میلی آمپر

نویز خروجی            < 5 mVpp

حفاظت قطب معکوس       تا 30 VDC-

حفاظت در برابر ولتاژ بیش از حد         تا +30 VDC

 ابعاد بدنه         33 *33  میلیمتر

 جنس بدنه         آلومینیوم آنادایز

 نحوه نصب          براکت های متغیر

 درجه حفاظت         IP65

 دمای کارکرد       -10°C ... +70°C

 دمای نگهداری     -30°C ... +90°C
